1. Pengertian Komputer Terapan Jaringan

Komputer terapan jaringan adalah sekelompok komputer rekayasa(terapan) yang saling berhubungan antara satu dengan lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, program-program, penggunaan bersama perangkat keras dengan tujuan membawa informasi secara cepat dan tepat dari sisi pengirim (Transmitter) menuju ke sisi penerima (Receiver).

2.Bagan Komputer Minimal



Gambar di atas adalah contoh bagan komputer minimal atau dasar komputer. Konsep awal terciptanya komputer adalah sebagai alat hitung. Istilah komputer diambil dari bahasa latin computare yang artinya menghitung, jika dalam bahasa inggris to compute, yang artinya juga sama yaitu menghitung.
Secara umum komputer dapat diartikan sebagai alat elektronika yang bekerja secara koordinasi dan integrasi berdasarkan program, dapat menerima masukan berupa data yang diproses didalam suatu sistem dan dikeluarkan dalam bentuk informasi.
Untuk lebih memahami konsep komputer anda bisa perhatikan struktur organisasi komputer disamping dan berikut penjelasannya tentang fungsi tiap bagian bagan sistem komputer minimal. :

1. Input Device (Alat Masukan)
Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer

2. Output Device (Alat Keluaran)
Adalah perangkat keras komputer yang berfungsi untuk menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa suara.

3. I/O Ports
Bagian ini digunakan untuk menerima ataupun mengirim data ke luar sistem. Peralatan input dan output di atas terhubung melalui port ini.

4. CPU (Central Processing Unit)
CPU merupakan otak sistem komputer, dan memiliki dua bagian fungsi operasional, yaitu: ALU (Arithmetical Logical Unit) sebagai pusat pengolah data, dan CU (Control Unit) sebagai pengontrol kerja komputer.

5. Memori
Memori terbagi menjadi dua bagian yaitu memori internal dan memori eksternal. Memori internal berupa RAM (Random Access Memory) yang berfungsi untuk menyimpan program yang kita olah untuk sementara waktu, dan ROM (Read Only Memory) yaitu memori yang haya bisa dibaca dan berguna sebagai penyedia informasi pada saat komputer pertama kali dinyalakan.

6. Data BusAdalah jalur-jalur perpindahan data antar modul dalam sistem komputer. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit data, maka jumlah saluran menentukan jumlah bit yang dapat ditransfer pada suatu saat. Lebar data bus ini menentukan kinerja sistem secara keseluruhan. Sifatnya bidirectional, artinya CPU dapat membaca dan menirma data melalui data bus ini. Data bus biasanya terdiri atas 8, 16, 32, atau 64 jalur paralel.

7. Address Bus
Digunakan untuk menandakan lokasi sumber ataupun tujuan pada proses transfer data. Pada jalur ini, CPU akan mengirimkan alamat memori yang akan ditulis atau dibaca. Address bus biasanya terdiri atas 16, 20, 24, atau 32 jalur paralel.

8. Control Bus
Control Bus digunakan untuk mengontrol penggunaan serta akses ke Data Bus dan Address Bus. Terdiri atas 4 samapai 10 jalur paralel.

 3.Macam dan jenis mikrokontroler populer

Materi berikutnya masih sambungan dari Sistem Komputer Minimal adalah Jenis-Jenis Mikrokontroler . Secara umum mikrokontroler terbagi menjadi 3 keluarga besar yang ada di pasaran. Setiap keluarga memepunyai cirri khas dan karekteriktik sendiri sendiri, berikut pembagian keluarga dalam mikrokontroler:

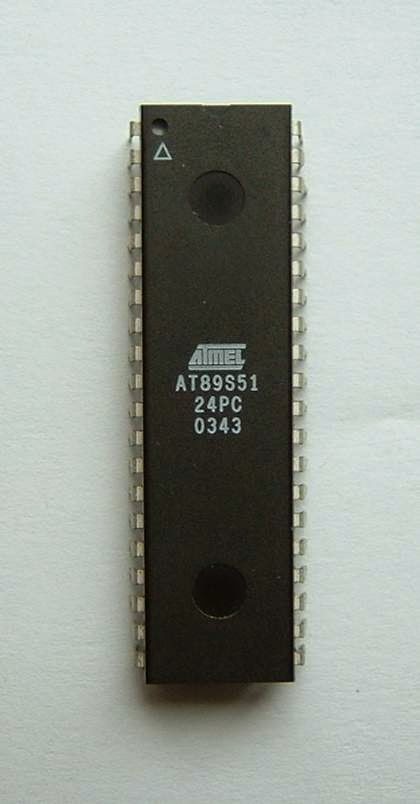

Keluarga MCS51

Mikrokonktroler ini termasuk dalam keluarga mikrokonktroler CISC. Sebagian besar instruksinya dieksekusi dalam 12 siklus clock. Mikrokontroler ini berdasarkan arsitektur Harvard dan meskipun awalnya dirancang untuk aplikasi mikrokontroler chip tunggal, sebuah mode perluasan telah mengizinkan sebuah ROM luar 64KB dan RAM luar 64KB diberikan alamat dengan cara jalur pemilihan chip yang terpisah untuk akses program dan memori data.

Salah satu kemampuan dari mikrokontroler 8051 adalah pemasukan sebuah mesin pemroses boolean yang mengijikan operasi logika boolean tingkatan-bit dapat dilakukan secara langsung dan secara efisien dalam register internal dan RAM. Karena itulah MCS51 digunakan dalam rancangan awal PLC (programmable Logic Control).

AVR

Mikrokonktroler Alv and Vegard’s Risc processor atau sering disingkat AVR merupakan mikrokonktroler RISC 8 bit. Karena RISC inilah sebagian besar kode instruksinya dikemas dalam satu siklus clock. AVR adalah jenis mikrokontroler yang paling sering dipakai dalam bidang elektronika dan instrumentasi.

Secara umum, AVR dapat dikelompokkan dalam 4 kelas. Pada dasarnya yang membedakan masing-masing kelas adalah memori, peripheral dan fungsinya. Keempat kelas tersebut adalah keluarga ATTiny, keluarga AT90Sxx, keluarga ATMega dan AT86RFxx.

PIC

PIC ialah keluarga mikrokontroler tipe RISC buatan Microchip Technology. Bersumber dari PIC1650 yang dibuat oleh Divisi Mikroelektronika General Instruments. Teknologi Microchip tidak menggukana PIC sebagai akronim,melaikan nama brandnya ialah PICmicro. Hal ini karena PIC singkatan dari Peripheral Interface Controller, tetapi General Instruments mempunyai akronim PIC1650 sebagai Programmabel Intelligent Computer.

PIC pada awalnya dibuat menggunakan teknologi General Instruments 16 bit CPU yaitu CP1600. * bit PIC dibuat pertama kali 1975 untuk meningkatkan performa sistem peningkatan pada I/). Saat ini PIC telah dilengkapi dengan EPROM dan komunikasi serial, UAT, kernel kontrol motor dll serta memori program dari 512 word hingga 32 word. 1 Word disini sama dengan 1 instruki bahasa assembly yang bervariasi dari 12 hingga 16 bit, tergantung dari tipe PICmicro tersebut. Silahkan kunjungi www.microchip.com untuk melihat berbagai produk chip tersebut.

Pada awalnya, PIC merupakan kependekan dari Programmable Interface Controller. Tetapi pada perkembangannya berubah menjadi Programmable Intelligent Computer. PIC termasuk keluarga mikrokonktroler berarsitektur Harvard yang dibuat oleh Microchip Technology. Awalnya dikembangkan oleh Divisi Mikroelektronik General Instruments dengan nama PIC1640. Sekarang Microhip telah mengumumkan pembuatan PIC-nya yang keenam.

PIC cukup popular digunakan oleh para developer dan para penghobi ngoprek karena biayanya yang rendah, ketersediaan dan penggunaan yang luas, database aplikasi yang besar, serta pemrograman (dan pemrograman ulang) melalui hubungan port serial yang terdapat pada komputer.

Masing-masing keluarga mempunyai turunan sendiri-sendiri. Sekarang kita akan membahas pembagian jenis-jenis mikrokontroler yang telah umum digunakan.

Mikrokontroler AT89S52
Mikrokontroler 89S52 merupakan versi terbaru dibandingkan mikrokontroler AT89C51 yang telah banyak digunakan saat ini. AT89S52 mmpunyai kelebihan yaitu mempunyai flash memori sebesar 8K bytei, RAM 256 byte serta 2 buah data pointer 16 bit, Spesifikasinya:

• Kompatibel dengan keluarga mikrokontroler MCS51 sebelumnya.
• 8 K Bytes In system Programmable (ISP) flash memori dengan kemampuan 1000 kali baca/tulis
• Tegangan kerja 4-5 V
• Bekerja dengan rentang 0 – 33MHz
• 256×8 bit RAM internal
• 32 jalur I/O dapat deprogram
• 3 buah 16 bit Timer/Counter
• 8 sumber interrupt
• saluran full dupleks serial UART
• watchdog timer
• dual data pointer
• Mode pemrograman ISP yang fleksibel (Byte dan Page Mode)

Jenis-jenis Mikrokontroler Atmel lain yang ada di pasaran adalah sebagai berikut:
Atmel AT91 series (ARM THUMB architecture)
• Atmel AVR32
• AT90, Tiny & Mega series – AVR (Atmel Norway design)
• Atmel AT89 series (Intel 8051/MCS51 architecture)
• MARC4

AMCC
Hingga Mei 2004, mikrokontroler ini masih dikembangkan dan dipasarkan oleh IBM, hingga kemudian keluarga 4xx dijual ke Applied Micro Circuits Corporation, jenis-jenisnya yaitu:
• 403 PowerPC CPU (PPC 403GCX)
• 405 PowerPC CPU (PPC 405EP, PPC 405GP/CR, PPC 405GPr, PPC NPe405H/L)
• 440 PowerPC Book-E CPU (PPC 440GP, PPC 440GX, PPC 440EP/EPx/GRx, PPC 440SP/SPe)

Cypress MicroSystems
Jenis dari Cypress MicroSystems yang ada di pasaran adalah CY8C2xxxx (PSoC)

Freescale Semiconductor
Hingga 2004, mikrokontroler ini dikembangkan dan dipasarkan oleh Motorola, yang divisi semikonduktornya dilepas untuk mempermudah pengembangan Freescale Semiconductor, adapun jenis-jenisnya yaitu sebagai berikut:
• 8-bit (68HC05 (CPU05), 68HC08 (CPU08), 68HC11 (CPU11))
• 16-bit (68HC12 (CPU12), 68HC16 (CPU16), Freescale DSP56800 (DSPcontroller))
• 32-bit (Freescale 683XX (CPU32), MPC500, MPC 860 (PowerQUICC), MPC 8240/8250 (PowerQUICC II), MPC 8540/8555/8560 (PowerQUICC III))

Fujitsu
Jenis chip mikrokontroler yang dikeluarkan oleh fujitsu diantaranya adalah sebagai berikut:
• F²MC Family (8/16 bit)
• FR Family (32 bit)
• FR-V Family (32 bit RISC)

Holtek
Chip mikrokontroler keluaran holtek adalah jenis HT8.

Intel
Intel adalah salah satu perusahan yang banyak mengeluarkan jenis chip di pasaran, secara umum intel mengeluarkan dua jenis chip mikrokontroler yaitu:
• 8-bit (8XC42, MCS48, MCS51, 8061, 8xC251)
• 16-bit (80186/88, MCS96, MXS296, 32-bit, 386EX, i960)

Microchip
Dalam mengeluarkan prduknya, microchip membagi produknya kedalam beberapa jenis yaitu:
• Low End, Mikrokontroler PIC 12-bit
• Mid Range, Mikrokontroler PIC 14-bit (PIC16F84, PIC16F877)
• 16-bit instruction PIC
• High End, Mikrokontroler PIC 16-bit

National Semiconductor
Jenis chip mikrokontroler yang dikeluarkan oleh National Semiconductor adalah jenis COP8 dan CR16.

NEC
NEC mempunyai beberapa jenis chip mikrokontroler yang ada dipasaran yaitu : jenis 17K, 75X, 78K,

V850.
Philips Semiconductors
Ada tiga jenis chip mikrokontroler yang dikeluarkan oleh perusahaan ini yaitu : LPC2000, LPC900, LPC700.

Renesas Tech. Corp.
Renesas adalah perusahan patungan Hitachi dan Mitsubishi. Perusahaan ini mengeluarkan beberapa jenis mikrokontroler yang ada dipasaran yaitu : H8, SH, M16C, M32R.

ST Microelectronics
STMicroelectronic merupakan salah satu perusahaan yang bergerak juga dalam produksi chip mikrokontroler, diantaranya produknya adalah : ST 62, ST 7.

Texas Instruments
Dua jenis chip mikrokontroler yang di produksi oleh perusahaan ini adalah : TMS370, MSP430.

Western Design Center
Perusahaan Wistern Design Center memproduksi dua tipe chip mikrokontroler yang beredar di pasaran yaitu:
• Tipe 8-bit (W65C02-based µCs)
• Tipe 16-bit (W65816-based µCs)

Ubicom
Ubicom memproduksi beberapa tipe chip mikrokontroler diantaranya adalah:
• SX-28, SX-48, SX-54
Seri Ubicom’s SX series adalah jenis mikrokontroler 8 bit yang, tidak seperti biasanya, memiliki kecepatan tinggi, memiliki sumber daya memori yang besar, dan fleksibilitas tinggi. Beberapa pengguna menganjurkan mikrokontroller pemercepat PICs. Meskipun keragaman jenis mikrokontroler Ubicom’s SX sebenarnya terbatas, kecepatan dan kelebihan sumber dayanya yang besar membuat programmer bisa membuat perangkat virtual lain yang dibutuhkan. Referensi bisa ditemukan di Parallax’s Web site, sebagai penyalur utama.
• IP2022
Ubicom’s IP2022 adalah mikrokontroler 8 bit berkecepatan tinggi (120 MIPs). Fasilitasnya berupa: 64k FLASH code memory, 16k PRAM (fast code dan packet buffering), 4k data memory, 8-channel A/D, various timers, and on-chip support for Ethernet, USB, UART, SPI and GPSI interfaces.

Xilinx
Ada dua jenis chip mikrokontroler yang dikeluarkan oleh perusahaan Xilink diataranya adalah:
• Microblaze softcore 32 bit microcontroller
• Picoblaze softcore 8 bit microcontroller

ZiLOG
Dua jenis chip mikrokontroler dari ZiLOG yang ada di pasaran adalah:
• Z8
• Z86E02
Disamping itu, Ada banyak mikrokontroller yang dirancang oleh produsen sebagai sarana hobi. Biasanya mikrokontroller seperti ini dimuati interpreter BASIC, dihubungkan ke bagian Dual Inline Pin bersama power regulator dan beberapa fasilitas lain. PICs sepertinya sangat popular untuk jenis ini, barangkali karena adanya perlindungan terhadap listrik statis. Diantara produk ini adalah:
Parallax, Inc
• BASIC Stamp. Nama besar di mikrokontroler BASIC, meskipun sebenarnya lamban dan harganya tidak sebanding.
• SX-Key. Harga murahnya harus dibayar dengan kualitas yang buruk.

PicAxe
Murah, tidak lebih dari sekedar PIC yang dimuati BASIC. Bagian programmernya ditancapi dengan 3 resistors. Penawaran BASIC menawarkan fungsionalitas yang besar dengan adanya fasilitas IF..GOTO secara terbatas.

4.fungsi tiap bagian bagan sistem komputer minimal

a). Pemroses (processor)

– Berfungsi mengendalikan operasi komputer & melakukan fungsi pemrosesan data.

b). Memori utama

-Berfungsi menyimpan data & program
-Biasanya volatile : tidak dapat mempertahankan data & program yang disimpan   bila sumber daya energi (listrik) dihentikan.

c). Perangkat masukan dan keluaran

-Berfungsi memindahkan data antara komputer & lingkungan eksternal yaitu : perangkat penyimpan sekunder, perangkat komunikasi, terminal, dsb

d). Interkoneksi antarkomponen (bus)

-Adalah struktur & mekanisme untuk menghubungkan pemroses, memori utama, & perangkat masukan/keluaran.

5.macam dan jenis komputer terapan jaringan,berdasarkan fungsi alat,alat koneksi,ukuran

a. Jenis komputer terapan jaringan berdasarkan fungsi alat :

-Jaringan nirkabel(Wi-Fi)
wireless adalah teknologi tanpa kabel, dalam hal ini adalah melakukan hubungan telekomunikasi dengan menggunakan gelombang elektromagnetik sebagai pengganti kabel. Saat ini teknologi wireless berkembang dengan pesat, secara kasat mata dapat dilihat dengan semakin banyaknya pemakaian telepon sellular, selain itu berkembang pula teknologi wireless yang digunakan untuk akses internet.
Wireless LAN menggunakan gelombang elektromagetik (radio dan infra merah) untuk melakukan komunikasi data menyalurkan data dari satu point ke point yang lain tanpa melalui fasilitas fisik. Koneksi ini menggunakan frekuensi tertentu untuk menyalurkan data tersebut, kebanyakan Wireless LAN menggunakan frekuensi 2,4 GHz.

Kelebihan dan Kekurangan Wirelles :

Kelebihan :

1. Pemeliharaan murah
2. Infrastruktur berdimensi kecil
3. Pembangunan cepat
4. Mudah dan murah untuk direlokasi dan mendukung portabilitas
5. Koneksi internet akses 24 jam
6. Akses internet yang cepat
7. Bebas tanpa pulsa telepon
8. Ramah lingkungan10.Memungkinkan menjangkau tempat yang sulit secara geografis

Kekurangan :

1. Biaya peralatan mahal
2. Delay yang sangat besar
3. Kesulitan karena masalah propagasi radio
4. Keamanan data
5. Kapasitas jaringan karena keterbatasan spektrum
6. Rentan terhadap noice

– Jaringan Berkabel (Wired Network)
Wire Network adalah jaringan komputer yang menggunakan kabel sebagai mediapenghantar. Jadi, data mengalir pada kabel. Kabel yang umum digunakan pada jaringankomputer biasanya menggunakan bahan tembaga. Ada juga jenis kabel lain yang menggunakanbahan sejenis fiber optic atau serat optik. Biasanya bahan tembaga banyak digunakan pada LAN

Kelebihan dan Kekurangan jaringan Berkabel :

Kelebihan:

1. Tidak rentan terhadap penyadapan data dibanding teknologi wireless.
2. Dengan Kabel, kecepatan yang dikutip dalam Mbps (ke bawah atau ke atas).

Kekurangan :

1. Attenuasi meningkat pada frekuensi tinggi.
2. Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya acoecrosstalka dan sinyal acoenoisea

b. Jenis Komputer Jaringan Berdasarkan Alat Koneksi :

– Client-Server
Client-Server adalah arsitektur jaringan yang memisahkan client (biasanya aplikasi yang menggunakan GUI) dengan server. Masing-masing client dapat meminta data atau informasi dari server. Sistem client server didefinisikan sebagai sistem terdistribusi

– Peer to Peer

Peer To Peer adalah  jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. pengertian yang lebih tepat mengenai peer to peer (p2p) adalah sistem terkomputerisasi Client-Server dimana suatu komputer berfungsi sebagai client sekaligus sebagai server, sehingga memungkinkan komunikasi dan pertukaran resource antara dua komputer secara langsung (real time).

– Hybrid Network

Hybrid Network adalah Network yang dibentuk dari berbagai Topologi (seperrti dan Teknologi. Sebuah Hybrid Network mungkin sebagai contoh, diakibatkan oleh sebuah pengambilan alihan suatu perusahaan. Sehingga, ketika di gabungkan maka teknologi-teknologi yang berbeda tersebut harus digabungkan dalam network Tunggal. Sebuah Hybrid metwork memiliki semua Karakteristik dari topologi yang terdapat dalam jaringan tersebut.

c. Jenis Komputer Terapan Jaringan Berdasarkan Ukuran :

– LAN

Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s.

Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
LAN mempunyai karakteristik sebagai berikut :

1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi

– MAN

Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepa Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya.

Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.

– WAN

WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.

WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.

– Internet
Internet dapat diartikan sebagai jaringan komputer luas dan besar yang mendunia, yaitu menghubungkan pemakai komputer dari suatu negara ke negara lain di seluruh dunia, dimana di dalamnya terdapat berbagai sumber daya informasi dari mulai yang statis hingga yang dinamis dan interaktif.
